Keðjuplötuklifurvél



The Chain Plate Climbing Machine er samsett úr aflbúnaði (mótor), drifskafti, kefli, spennubúnaði, keðjuhjóli, keðju, legu, smurefni, keðjuplötu osfrv. Tveir aðalhlutarnir sem knýja flutning efna eru: keðjan, sem notar hringrásarhreyfingu fram og aftur; og málmplatan, sem þjónar sem burðarefni meðan á flutningsferlinu stendur. Meginreglan er aðallega að nota röð af keðjum sem festar eru á togkeðjuna til að veita grip og nota málmplötuna sem burðarefni til að flytja efnið í lárétta eða hallandi átt. Keðjufæribönd eru mikið notuð í öllum stéttum þjóðfélagsins, svo sem raforku, málmvinnslu, víngerð, efnaiðnaði, læknismeðferð, vélaframleiðslu og öðrum breiðum sviðum. Til að mæta hinum ýmsu þörfum framleiðslustaðarins getum við sérstaklega hannað flutningsvélarnar í sjálfvirknilínunni til að ná kröfum og tilgangi.







• Það getur flutt þyngri, stærri kornastærð og meira slípiefni,
• Getur flutt háhitahluti 600 ~ 700 gráður.
• Það er hægt að flytja upp á við og í samræmi við hallahornið er hægt að velja keðjuplötu eða keðjufötu.
• Samkvæmt notkun getur keðjuplatan valið gataplötu, möskvabelti, keðjufötu, hefðbundna keðjuplötu osfrv.





Fyrirmynd	BL500		BL650		BL800		BL1000		BL1200
breidd keðjuplötu (mm)	500		650		800		1000		1200
Lengd hverrar keðju (mm)	250		250		320		320		400
Hæð raufshliðar (m/mín)	120	180	120	180	160	240	160	240	200	330
Flutningsgeta (m³/klst.)	5.6-23	7.5-30	8-32	10-40	13-52	17-68	17-68	22-88	26-104	33-132
Hámarksstærð efnis (mm)	200	200	200	260	280	340	280	340	380	460
Stilling afturhjóls (mm)	320		320		360		360		450



Mál sem þarfnast athygli:

1. Þessi búnaður er aðallega notaður til að flytja efni með sterkt slit og háan hita.

2. Hægt er að breyta aflgjafanum á höfði, vinstri og hægri á keðjufötuvélinni.

3. Flutningshraði ætti að vera 8 ~ 10m/mín, of lágt mun hafa áhrif á flutningsgetu, of hátt mun gera mikinn hávaða og slitið mun aukast.

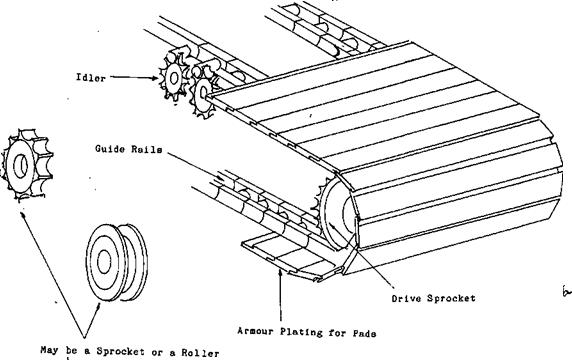

Keðjuplötuklifurvélin samanstendur af höfuðhjólabúnaði, kvarðaplötukeðjubúnaði, spennubúnaði fyrir halahjól, verndarbúnaði fyrir efnistýringu, grind og akstursbúnaði.

1. Akstursbúnaður: Þar sem hraði keðjuplötuklifurvélarinnar er almennt ekki meiri en 0,5m / s, samþykkir akstursbúnaður keðjuplötuklifurvélarinnar að mestu flutningsbygginguna eins og mótor og aflækkun, þannig að það er hægt að tengja beint við krossrennistengið og keðjuplötuklifurvélina. Tenging höfuðhjólsskaftsins einfaldar uppbyggingu höfuðhjólabúnaðarins, gerir það auðvelt að framleiða, setja upp og stilla, og kostnaðurinn er einnig lítill og það er einn drifbúnaður með einum hraða.

2. Spennubúnaður fyrir halahjól: Tækið samþykkir skrúfuspennubúnað, sem samanstendur af halahjólsskafti, tveimur halahjólum, par af spennuskrúfum og öðrum fylgihlutum. Strekkhjólið (þar á meðal nöf) er studd á keðjuásnum með tvöföldum rúllulegum, sem getur dregið úr viðnámsstuðlinum þegar togkeðjan fer um keðjuhjólið. Hægt er að stilla stöðu tannhjólatanna og togkeðjusamskeyti sjálfkrafa þegar tannhjólstennur eru stilltar til að tryggja rétta samsöfnun tannhjólsins og togkeðjunnar. frammistöðu.

3. Plate keðja tæki: Keðjan sem notuð er í BL Chain Plate Climbing Machine er stykki keðja og stimplun keðja með rúllum uppsettum á skaftendanum. Rúllurnar eru settar utan á ytri keðjuhlutana. Rúllurnar styðja aðeins álagið á botnplötuna og byggingarmál þeirra eru að sama skapi minni. , þannig að viðnámsstuðullinn er minni, sem dregur úr drif- og togálagi. Eftir að slökkva og herða hitameðferð hefur keðjan mikla burðargetu og sterkan togstyrk; keðjuplötusamskeyti ermi er úr álstáli, kolvetnum, slökkt, slípað og hefur mikla slitþol; kvarðaplötutappar: kvarðaplötutappurinn er burðargeta keðjuplötuklifurvélarinnar. Íhlutirnir eru stimplaðir og myndaðir með þykkum stálplötum, með mikilli lögun og víddarnákvæmni, litlar uppsafnaðar villur og vogin mun ekki víkja þegar gengið er.

4. Rekki: Rekki samþykkir staðlaða framleiðslu, sem staðlar ekki aðeins framleiðsluferlið, heldur forðast einnig villur af völdum handvirkra villna, bætir gæðahlutfall vöru, sparar kostnað og bætir efnahagslegan ávinning.





Þessari vél er hægt að raða lárétt og lóðrétt hallandi (hallandi horn minna en eða jafnt og 60 gráður), hentugur til að flytja ýmis duftkennd og laus efni, eins og sementklinker, losun koks, járngjall, málmgrýti, kalksteinn og önnur há-magnsefni undir eða jafnt 100 gráður. Háhitaþol, slitþol, getur flutt magn efnis og aðrir eiginleikar eru betri en aðrir færibönd. Flutningslengd einnar vélar getur náð meira en 150 metrum og einingaþyngd langflutningsefna getur náð 2000 kg/m³. Aðallega notað í málmvinnslu, stáli, kók, byggingarefni, efnaiðnaði og öðrum iðnaði.





Svo sem eins og: ketilaska, sementklinker, gjall, kók, mulinn steinn osfrv., Sérstaklega sum efni með háan hita, mikið magn, stór blokk, skarpur horn og sterkur mala.







1. Djúp keðjuplata klifurvélin telur eigin framleiðsluskilyrði. Notkun rimlafæribanda í mismunandi atvinnugreinum er mismunandi. Fyrir stóra rafvélaiðnað eins og bíla og heimilistæki ætti að velja þungar-keðjuplötuklifurvélar og iðnaður eins og matvæli og rafeindatækni ætti að velja léttar keðjufæribönd.

2. Djúp keðjuplata klifurvélin ákvarðar kröfur um flutningsefni. Keðjuplata Chain Plate Climbing Machine er úr pólýprópýleni, pólýetýleni, asetal, nylon, ryðfríu stáli osfrv .; grindin á Chain Plate Climbing Machine er samsett úr ryðfríu stáli, há-sterkri álblöndu, kolefnisstálplötubeygju, kolefnisstálrás o.s.frv., samkvæmt Veldu viðeigandi plötuefni fyrir eiginleika efnisins sem þú ert að flytja.

3. Djúp keðjuplata klifurvélin ákvarðar flutningsstefnuna. Samkvæmt mismunandi flutningsleiðbeiningum er keðjuplötuklifurvélinni skipt í línulega fosfórplötu færiband, klifra fosfórplötu færiband, snúnings keðjuplötu klifurvél, lóðrétt fosfór plötu færiband, bogið fosfór plötu færiband, uppsafna plötu flutninga, osfrv. stefnu í samræmi við rýmiseiginleika svæðisins.

4. Ákvarða grunnfæribreytur . Hægt er að stilla breidd, hæð, bil, lengd, flutningshraða og burðargetu færibandsins í samræmi við þarfir framleiðandans.



Tegundir svuntu færibanda:

Þungur svuntu færibönd:hentugur fyrir stuttan flutning á blokkefnum með fóðrunaragnastærð undir 1000 mm.

Miðlungs svuntu færiband:hentugur fyrir stutta-fjarlægð flutnings á blokkaefnum með straumagnastærð minni en 400 mm, til að flytja efni með lausþéttleika sem er minni en 2400 kg/m³, blokkþyngd minni en 500 kg og hitastig minna en 400 gráður.

Létt svuntu færiband:hentugur fyrir stutta-fjarlægð flutnings á blokkarefnum með fóðrunaragnastærð minni en 160 mm, flutninga á efni með lausþéttleika sem er minni en 1200 kg/m³, blokkþyngd minni en 140 kg og hitastig minna en 350 gráður.









(1) Algeng breidd kvarðafæribands: b=650mm, 800mm, 1000mm, 1200mm, 1500mm, 2000mm; Meðal þeirra eru b=800mm, 1000mm og 1500mm mikið notaðar;

(2) Þyngd eins hlutar sem fluttur er: yfirleitt 75 kg, * allt að 120-150 kg;

(3) Lengd færibands: yfirleitt 60-120m, * allt að 200m;

(4) Conveyor Express Series: v=0.8, 0,96, 1,2, 1,5, 1,8, 2,4, 3,0m/mín;

(5) Lyftihæð færibands: h=2.2-4.5m, * allt að 10m;

(6) Fyrir ýmis efni er leyfilegt hallahorn færibandsins 25 gráður;

(7) Þegar færibandið er komið fyrir á verkstæðisvelli eða á opnu jörðu, skal bilhæð frá strengstoppi hliðarskalaplötunnar til jarðar ekki vera minni en 200 mm; Þegar það er sett upp í gryfjunni skal úthreinsunarhæð ekki vera minni en 300 mm. Við ákveðnar aðstæður og takmarkað af ákveðnum ytri aðstæðum er hægt að ákvarða úthreinsunarhæð eftir þörfum.













1. Athugaðu reglulega hvort gírkeðjan á keðjuplötuklifurvélinni sé slitin eða ekki. Ef það er eitthvað óeðlilegt, vinsamlegast skiptu því út í tíma.

2. Athugaðu hvort tengiboltarnir á keðjuplötunum á Chain Plate Climbing Machine séu hertir. Ef þær eru lausar ætti að herða þær í tíma.

3. Athugaðu spennuna á flutningskeðjunni á Chain Plate Climbing Machine. Of laus og of þétt mun auðveldlega leiða til slits á legum.

4. Athugaðu reglulega hvort bæta þurfi við smurolíu keðjufæribandsins.

5. Engin aðskotaefni mega vera í keðjuplötuklifurvélinni, sem getur auðveldlega valdið keðjuteppum o.s.frv., og ætti að hreinsa það upp tímanlega.

6. Tíð gangsetning, ofhleðsla og full-ræsing eru bönnuð.





Staðsetning smurpunkts	Nafn smurefni	Smurhringur
Legur höfuð- og halaskafts	ZG-3 kalsíumgrunnfeiti	einu sinni í mánuði
Stýribraut fyrir skrúfastrekkjara	Skrúfaðu ZG-3 kalsíumgrunnfeiti	einu sinni í mánuði
Sleeve Roller Chain	ZG-3 kalsíumgrunnfeiti	einu sinni á 10 daga fresti
rafmótor	Umhirða samkvæmt leiðbeiningum framleiðanda
Dragðu keðjurúllur	ZG-3 kalsíumgrunnfeiti	einu sinni á 15 daga fresti





Hugsanleg bilun	Aðalástæða	Brotthvarfsaðferð
Mótorálagið er of mikið	Stór blokk fastur, tengið er ekki sammiðja	Dragðu úr fóðrunarmagninu, hreinsaðu upp stóra bita, stilltu samrásina
Frávik færibandskeðju	Höfuð og hala tannhjól eru ekki samsíða	Stilltu skrúfuna á skottbúnaðinum
Mesh bilun gíra	klæðast pinion	Skiptu um drifbúnaðinn
Leguhiti er of hátt	Skortur á smurolíu, óhreinindi í olíunni, óviðeigandi stilling, þéttleiki legur o.fl.	1. Fylltu á eldsneyti og hreinsaðu leguna 2. Aðlögun eða viðgerð





For-Forsöluþjónusta:

• Leiðbeindu viðskiptavinum að velja viðeigandi búnaðargerð.
• Sendu verkfræðinga og tæknimenn á framleiðslustaðinn í tíma til að skipuleggja síðuna fyrir viðskiptavini, hanna sanngjarna ferla og lausnir.
• Við getum hannað og framleitt vörur í samræmi við sérstakar þarfir viðskiptavina til að mæta mismunandi þörfum fjárfesta



Þjónusta í sölu:

• Strangt eftirlit með vörum áður en farið er frá verksmiðjunni
• Sendir samkvæmt samningi



Þjónusta eftir-sölu:

• Aðalábyrgðartími búnaðarins sem fyrirtækið okkar selur er eitt ár (nema bilun eða skemmdir af völdum mannlegra þátta, eldsneytisþátta eða ómótstæðilegra náttúrufyrirbæra, og viðkvæmir hlutar falla ekki undir ábyrgðina: eldsneytissprautur, dæluhausar, ljósnæm augu osfrv.).
• Ef bilun í búnaði stafar af mannlegum þáttum verður kostnaðurinn gjaldfærður í samræmi við verksmiðjuverð.
• Eftir að hafa fengið ábyrgðartilkynninguna skaltu svara innan 2 klukkustunda. 24 klukkustunda með tæknilegum leiðbeiningum til að leysa vandamál.







Zhengzhou Odifei Machinery Equipment Co., Ltd. hefur einbeitt sér að flutningsbúnaði í 17 ár. Aðalstarfsemi þess er: spíral titringur lóðrétt lyfta, rimlamatari, keðjuplötuklifurvél, rimlafæriband, keðjuplataklifurvél, stórhyrndar keðjuplötuklifurvél, skrúfafæribönd, keðjufötufæribönd, TD beltisfötulyfta, TH-hringur lyftu keðja, lyftukeðja, NE annað úrval af fötulyftum. TD75 Chain Plate Climbing Machine (eða Chain Plate Climbing Machine), hreyfanlegur færiband, Chain Plate Climbing Machine með stórum halla horn rif; skrúfa færibönd, skaftlaus skrúfa færibönd; létt, miðlungs og þung keðjuplötuklifurvél; keðjufötu færibandavél, SCD trog klinker færiband; láréttur tvöfaldur skaft blöndunartæki; léttur, miðlungs og þungur plötumatari; GZG titringsfóðrari fyrir mótor; trommuskjár, skaftlaus trommuskjár;

Árið 2010 fór R&D teymi fyrirtækisins okkar inn í auðlindaendurvinnsluiðnaðinn og þróaði í kjölfarið hreistraða flutningsbúnað fyrir heimilisúrgang, skimun og flokkun á skaftlausum trommuskjáum, rimlamatara fyrir byggingarúrgang og hreistruð ruslfæribönd fyrir rafbogaofn, sem skapa ekki aðeins keðju.

Zhengzhou Odifei Machinery Equipment Co., Ltd. hefur stöðugt framkvæmt tækninýjungar í anda afburða og hefur þróað nokkrar hagnýtar nýjar vörur. Varan er háþróuð í hönnun, fín í framleiðslu, áreiðanleg í frammistöðu, hefur alþjóðlegt háþróað stig, selst vel heima og erlendis og stefnir að því að vera leiðandi í iðnaði!





Sp.: Ertu verksmiðja eða viðskiptafyrirtæki?

A: Við erum verksmiðja, stofnuð árið 2007, sem sérhæfir sig í framleiðslu á spíral titringi lóðréttri lyftu, rimlamatara, keðjuplötuklifurvél, rimlafæribandi, keðjuplötuklifurvél, stórhyrndum keðjuplötuklifurvél, skrúfufæriböndum, keðjufötu færibandi, keðjufötu færibandi, sokkafötu, keðjufötu færibandi, sokkafötu.



Sp.: Hvað með varahluti?

A: Við útvegum alltaf varahluti á kostnaðarverði og gefum þér lista yfir varahluti þegar þú kaupir vélina.



Sp.: Munt þú prófa vélina fyrir afhendingu?

A: Já, við munum prófa hverja vél og framleiðslulínu fyrir afhendingu og senda vinnumyndbandið til þín. Þú getur líka athugað með okkur fyrir afhendingu.



Sp.: Getur þessi keðjuplötuklifurvél verið ónæm fyrir háum hita?

A: Já, hægt er að flytja efni með háan hita sem er minna en 1000 gráður. Vinsamlegast hafðu samband við viðskiptavininn til að útskýra efniseiginleika, flutningsrúmmál og flutningslengd osfrv. Takk.



Sp.: Er hægt að nota keðjuplötuklifurvél í stálsteypuverksmiðju?

A: Já, keðjuplötuklifurvélin er kjörinn búnaður til að flytja skörp, heit, fyrirferðarmikil og ætandi efni í iðnaði eins og járni og stáli, námuvinnslu, byggingarefni, málmvinnslu, kolum, efnaiðnaði o.fl.

Q: Er hægt að aðlaga Plate keðjufæribandið?

A: Já, við erum framleiðandi og samþykkjum aðlögun.











1. Vinsamlegast gefðu upp efnisheiti, eðlisþyngd, kornastærð osfrv

2. Eru aðrir eiginleikar: eins og seigja, hitastig, ætandi osfrv?

3. Lengd flutnings, lárétt flutningur eða hallandi flutningur?

4. Flutningsgeta / klst
